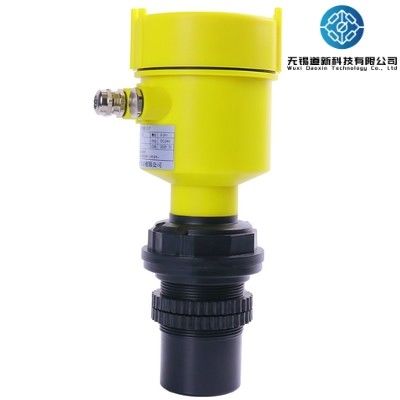

ABS Ultrasonic Level Meter 4-20mA RS485 Ultrasonic Level Gauge

Poziom ultradźwięków ABS

Ultradźwiękowy miernik
Ultrasonowy miernik poziomu jest cyfrowym miernikiem poziomu sterowanym przez mikroprocesor.Fala dźwiękowa odbija się na powierzchni płynu, a następnie jest odbierana przez ten sam czujnikJest przekształcany w sygnał elektryczny przez kryształ piezoelektryczny.Czas między transmisją i odbiciem fali dźwiękowej jest używany do obliczenia czujnika do pomiaru odległości do powierzchni płynuZe względu na pomiar bez kontaktu medium pomiarowe jest niemal nieograniczone i może być szeroko stosowane do pomiaru wysokości różnych materiałów ciekłych i stałych.

Wprowadzenie produktu
Ultradźwiękowy miernik poziomu jest instrumentem monitorowania do pomiaru wysokości płynu, wysokości zbiornika i lokalizacji materiału.Dwuprzewodowy system jest: zasilanie i wyjście sygnału są wspólne; system trójprzewodowy to: obwód zasilania i obwód wyjścia sygnału są niezależne.Pozycja wyjścia sygnału jest zgodna z wymaganiami niniejszego regulaminu.; system czterodrukowy jest: gdy wykorzystuje się zasilanie prądem bieżącym 220v lub zasilanie prądem stałym 24v, a obwód zasilania i obwód wyjściowy sygnału muszą być całkowicie odizolowane,należy użyć jednego rdzeniaKabel 4-rdzeniowy. Zasilanie prądem stałym lub prądem przemiennym, z 4~20mADC, wysokim i niskim wyjściem przełącznika.
Przeciwkorodowy ultradźwiękowy miernik poziomu
Przeciwkorodowy ultradźwiękowy miernik poziomu
Zakres: 0-60 metrów, dostępne są różne formy, odpowiednie do różnych okazji korozyjnych i chemicznych, wysoka precyzja, zdalne wyjście sygnału, monitorowanie systemu PLC.
Miernik poziomu ultradźwięków składa się z trzech części: przetwornika ultradźwiękowego (sonda), obwodu napędowego (moduł) i elektronicznego modułu wyświetlania ciekłych kryształów.

Inteligentne echo akustyczne jest analizowane

Inteligentna technologia akustyczna może być wykorzystana do analizy inteligentnego echa, bez żadnego debugowania i innych specjalnych kroków, ta technologia ma funkcję dynamicznego myślenia, dynamicznej analizy.Zapewnij precyzję przyrządu, znacznie poprawić dokładność poziomu osiągnięty 0,5%, może być wszelkiego rodzaju fal interferencji.

Szczegóły

Wysokiej jakości przezroczysta powłoka ochronna

Wyraźne, intuicyjne dane obserwacyjne, wodoodporna i bestrowodorna konstrukcja, skuteczna ochrona wewnętrznego okablowania

Ochronny interfejs elektryczny.

Wykorzystanie materiału inżynieryjnego z tworzyw sztucznych ABS, odporny na uderzenia, odporny na starzenie się, odporny na wysokie i niskie temperatury, długa żywotność.

Wysokiej jakości pierścień uszczelniający

Zainstalowane wewnątrz mają ochronę przed wstrząsem cewki, stabilność ogólną zdolność uszczelniającą

Wysokiej jakości konstrukcja sondy

Wykorzystanie zamkniętej sondy, uszczelnienie fizyczne dobre, chronić obwód wewnętrzny

Wielkość produktu

Specyfikacja

Zasada działania
The working principle of the ultrasonic level gauge is that the ultrasonic transducer (probe) sends out a high-frequency pulse sound wave when it encounters the surface of the measured level (material) and is reflected and folded backOdblaskowane echo jest odbierane przez przetwornik i przekształcane w sygnał elektryczny.Jest proporcjonalna do odległości od fali dźwiękowej do powierzchni obiektuZwiązek między odległością transmisji fali dźwiękowej S, prędkością dźwięku C i czasem transmisji dźwięku T można wyrazić w postaci wzoru: S=C×T/2.
Ponieważ przesyłany impuls ultradźwiękowy ma pewną szerokość, odblaskowa fala i przesyłana fala w małym obszarze blisko przetwornika pokrywają się,które nie mogą być zidentyfikowane i wartości odległości nie można zmierzyćObszar ten nazywa się strefą martwą pomiarową.
Kiedy fale ultradźwiękowe spotykają medium o dużej różnicy gęstości od powietrza, będą odbijać,i odblaskowe fale zostaną odbierane przez część sondyOdległość od sondy do powierzchni płynu (obiektu) jest proporcjonalna do czasu przejścia fal ultradźwiękowych:
Odległość [m] = czas × prędkość dźwięku/2 [m]
Formuła kompensacji temperatury prędkości dźwięku: prędkość dźwięku otoczenia = 331,5 + 0,6 × temperatura

Warunki budowy
W każdej z poniższych sytuacji zwróć uwagę:
Płyn/stały materiał z pianą
Jest silne napięcie, silny prąd, silne zakłócenia elektromagnetyczne wokół, spróbuj uniknąć wysokiego napięcia, wysokiego prądu i silne zakłócenia elektromagnetyczne
Silny wiatr i słońce
Silne wibracje
Miejsca o silnie lotnych płynach i dużych ilościach pary wodnej
Łatwo krystalizujący się płyn
W przypadku wystąpienia powyższego środowiska pola należy używać go ostrożnie, ponieważ dokładność wartości mierzonej będzie zmniejszona, a dane mogą być niestabilne.nie zaleca się używania ultraszynowego miernika poziomu do pomiaru.

Obszar zastosowania
Oczyszczanie wody i ścieków: pomieszczenie pompowe, studnia zbiorowa, zbiornik reakcji biochemicznych, zbiornik osadniczowy itp.
Energia elektryczna, kopalnie: basen z zapłonami, basen z nawozem węglowym, oczyszczanie wody itp.
