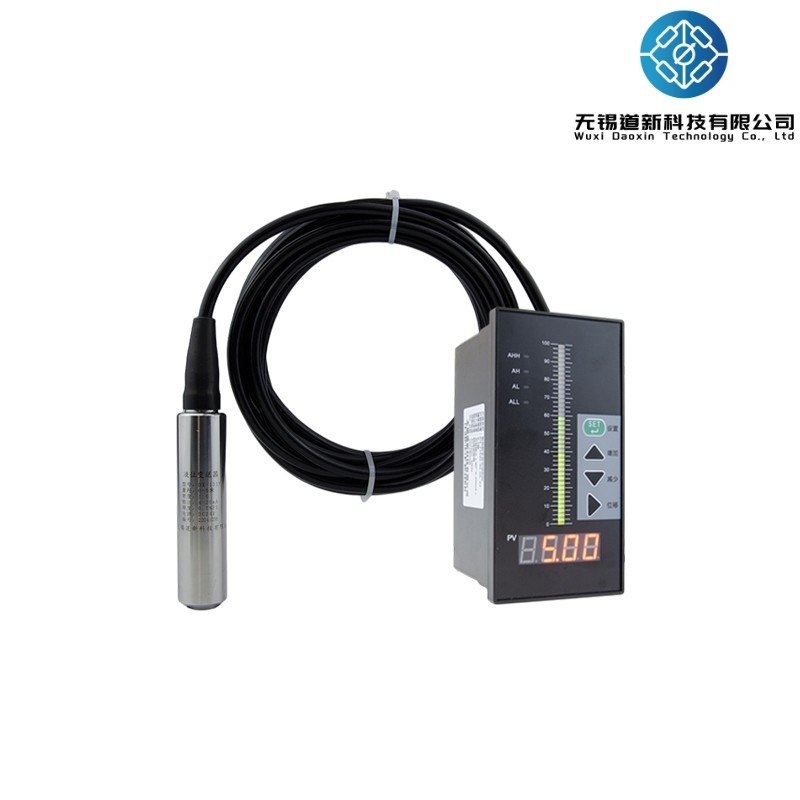

Zaawansowany nadajnik poziomu płynu do wodociągów i kanalizacji

Przegląd

Podwodny hydrostatyczny miernik poziomu (przekaźnik) jest urządzeniem działającym na zasadzie, że ciśnienie statyczne mierzonego płynu jest bezpośrednio proporcjonalne do jego wysokości.Wykorzystuje efekt piezorezystywny dyfuzyjnego krzemu lub ceramicznych elementów wrażliwych do konwersji ciśnienia statycznego na sygnał elektrycznyPo kompensowaniu temperatury i linearnej korekty przez cyfrową jednostkę obliczeniową, jest on przekształcany w standardowy sygnał wyjściowy prądu stałego 4-20mA.Instrument ten jest szeroko stosowany w systemach i przemysłu, takich jak petrochemicznego, metalurgii, wytwarzania energii, farmaceutyków, zaopatrzenia w wodę i kanalizację oraz ochrony środowiska.

Główne parametry techniczne

Zasada działania

W przypadku zanurzenia nadajnika poziomu do określonej głębokości w mierzonym płynie ciśnienie na powierzchni czujnika otrzymuje się według wzoru:
P=p·g·H+Po
Gdzie:
P: Ciśnienie na powierzchni nadajnika
p: Gęstość mierzonego płynu
g: Lokalne przyspieszenie grawitacyjne
Po: Ciśnienie atmosferyczne nad powierzchnią cieczy
H: Głębokość nadajnika zanurzonego w cieczy
Ciśnienie płynu jest kierowane do komory ciśnienia dodatniego czujnika przez rurę wentylacyjną ze stali nierdzewnej,podczas gdy ciśnienie atmosferyczne Po jest podłączone do komory ciśnienia ujemnego czujnika, negując Po z tyłu czujnika. Tak więc ciśnienie mierzone przez czujnik jest p·g·H. Oczywiste jest, że mierząc ciśnienie P, można określić głębokość poziomu płynu.

Cechy

Wysoka precyzja i wysoka stabilność
Łatwy w montażu i użytkowaniu, podwodny nadajnik poziomu może być bezpośrednio zanurzony w medium do pomiaru
Struktura w stanie stałym, brak ruchomych części, wysoka niezawodność i długa żywotność
Pozostałe urządzenia do pomiarów, o dużej dokładności
Nie wpływają na to powstawanie pianki, osadzenie lub właściwości elektryczne mierzonego medium
Szeroki zakres kompensacji temperatury
Podwodny nadajnik poziomu obejmuje ochronę odwrotnej biegunowości dla zasilania i ochronę ograniczającą prąd z przeciążeniem.
