4 20mA Pojemnościowy czujnik poziomu płynu IP67 Pojemnościowy czujnik poziomu

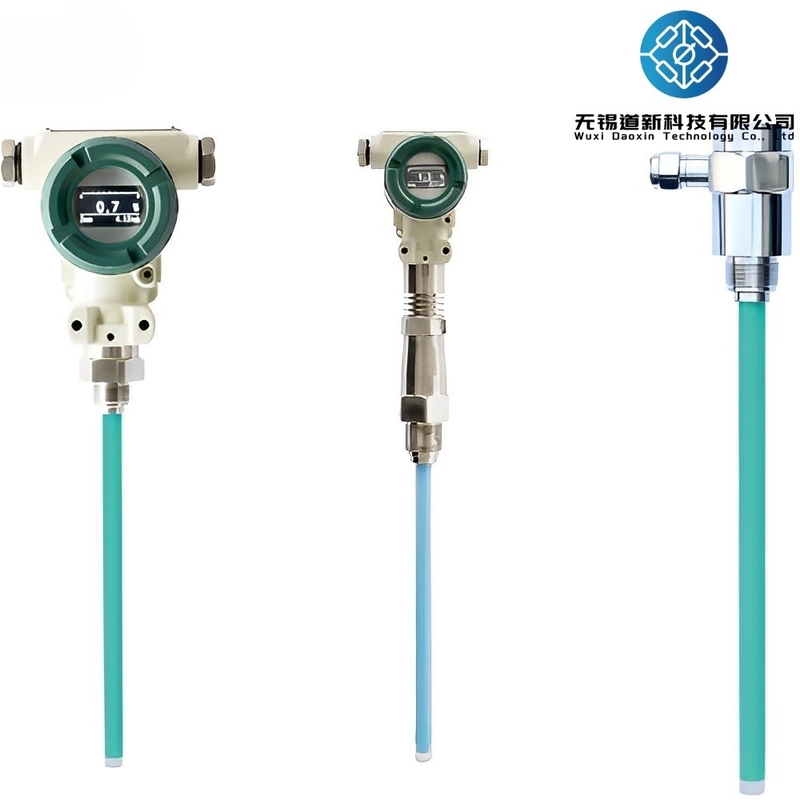

DX-CLG100 Pojemnościowy czujnik poziomu płynu dla serii przyrządów poziomu płynu

Pojemnościowy czujnik poziomu cieczy DX-CLG100 jest wszechstronnym narzędziem pomiarowym odpowiednim do wymagających środowisk pomiarowych.płynów o wysokiej lepkościJest odporny na uderzenia i łatwy w montażu, co czyni go niezawodnym i opłacalnym rozwiązaniem.i czujników magnetostryktywnych i dokładnie mierzyć różne media.

Produkt wyposażony jest w zaawansowany obwód wykrywania pojemności częstotliwości radiowej, który konwertuje pomiar na standardowy sygnał elektryczny.Wewnętrzny procesor precyzyjnie kompensuje temperaturę i zapewnia liniową korektę w celu zapewnienia wysokiej dokładnościCzujnik wykorzystuje tomografię do automatycznego wykrywania stałej dielektrycznej i zmiany temperatury medium, automatycznej kalibracji i dostosowania do medium mierzonego.W ten sposób eliminuje się konieczność ponownej kalibracji i zapewnia dostosowanie do różnych wymagań pomiarowych w złożonych środowiskachCzujnik ma również doskonałą odporność na zawieszenie, kondensację, bąbelki i inne niekorzystne warunki.

Produkt posiada poziom ochrony IP68, który umożliwia radzenie sobie z trudnymi warunkami i zapewnia stabilne pomiary przez dłuższy czas.

Cechy

• Automatyczne dostosowanie, automatyczna kalibracja, długotrwała stabilna moc wyjściowa wartości rzeczywistej wysokości.
• Zdolność antykondensacji, antykondensacji, antykombinacji i innych działań antykrzywienia jest bardzo silna.
• Prosta konstrukcja, bez ruchomych części, wysoka niezawodność, mniejsza konserwacja.
• Dostępne są różne wyjścia sygnałowe dla łatwego dostępu do różnych systemów.
• Nie wpływa na to temperatura, ciężar właściwy, ciśnienie i inne czynniki mierzonego płynu.
• Najwyższa odporność na temperaturę wynosi ≤ 250 °C, najwyższa odporność na ciśnienie wynosi ≤ 4 MPa, a okres użytkowania jest długi.
• Dobre działanie uszczelniające, stopień ochrony IP68 (z wyjątkiem 6052).
• Idealne środki ochrony przed prądem, napięciem i biegunowością mocy.
• Cykl pomiarowy: 0,5 sekundy
• Stabilność długoterminowa: ≤ 0,1% FS/rok
• Odchylenie temperatury: ≤0,02%FS/°C (w zakresie -40°C+80°C)
• Dokładność pomiaru:

Jeżeli zakres pomiarów wynosi nie więcej niż 300 mm, błąd bezwzględny wynosi nie więcej niż ±3 mm (w tym 3 mm);

Jeżeli zakres pomiarów wynosi 300-700 mm, poziom dokładności wynosi 1.0;

Jeżeli zakres pomiarów wynosi 700-2000 mm, poziom dokładności wynosi 0.5;

Parametry techniczne

Instalacja

Przed instalacją należy sprawdzić model produktu, parametry techniczne, port instalacyjny,i środowiska zastosowania szczegółowo, aby czujnik na miejscu odpowiadał środowisku instalacjiJeżeli wystąpią jakiekolwiek problemy, skontaktuj się z pracownikami sprzedaży tak szybko, jak to możliwe, aby potwierdzić kolejne kwestie instalacji lub zwrócić i wymienić, aby uniknąć uszkodzeń spowodowanych niewłaściwym użyciem.W przypadku nieprawidłowego pomiaru lub uszkodzenia produktu.

Ostrzeżenie: Zabronione jest zainstalowanie na żywo, rozbijanie, zderzenie, upuszczenie lub uderzenie mocno

Czujnik poziomu płynu ma różne metody montażu i mocowania, aby dostosować się do różnych warunków w miejscu pracy.

1. czujnik jest zainstalowany na zamkniętym pojemniku metalowym, który może być połączony za pomocą flanszu lub nici.można go zainstalować w typie plug-in, jak pokazano na rysunku poniżej: instalacja typu plug-in

2Czujnik jest zainstalowany na pojemniku, w którym w środku pomiarowym występuje wstrząsanie, uderzenie płynu, gwałtowny huśtawek itp.Czujnik może być zainstalowany z podłączoną rurą na zewnątrz pojemnika poprzez płaszczyk lub zębaty połączenie, jak pokazano na rysunku poniżej: instalacja zewnętrzna

3Środek pomiarowy jest poruszany, ma wpływ na ciecz, gwałtownie się waha itp., a pojemnik nie posiada warunków do zewnętrznego montażu rur łącznych.Kiedy należy stosować instalację z wtyczką, czujnik musi być wyposażony w rurkę ochronną. Zakres pomiaru przekracza 1000 mm, a pojemnik musi być zarezerwowany.Lub zainstalować stały uchwyt, aby upewnić się, że czujnik jest uszkodzony z powodu gwałtownego uderzenia płynu.

4Czujnik może być podłączony za pomocą brzytki lub nici, gdy pojemnik niemetalowy lub powierzchnia montażowa jest izolowana od wewnętrznej krawędzi pojemnika.Opcja czujnika musi zawierać elektrodę pomocniczą lub konstrukcję ochronnąJeżeli nie przyjmuje się wymaganej struktury, nie można zagwarantować normalnego działania czujnika.należy zainstalować elektrodę pomocniczą samodzielnie (użyj jednego końca drutu metalowego do podłączenia powłoki czujnika/flange, a na drugim końcu pojemnika dodaje się przeciwwagę i zachowuje określoną długość dla drutu, aby uniknąć uszkodzenia drutu), jak pokazano na rysunku poniżej:Na nie-metalowym pojemniku., z przędzą lub mocowanymi na flansze

5. Czujnik może być podłączony do uchwytu montażowego za pomocą brzytki lub nici na otwartym pojemniku. Opcja czujnika musi wykorzystywać elektrodę pomocniczą lub strukturę obudowy ochronnej.Jeżeli wymagana struktura nie została przyjęta, nie można zagwarantować normalnej mocy pracy czujnika, a urządzenie pomocnicze musi być samodzielnie zainstalowane.na jednym końcu pojemnika dołożyć przedmiot przeciwwagi, zachować określoną długość drutu w celu uniknięcia uszkodzenia drutu), jak pokazano na rysunku poniżej: na otwartym pojemniku,zainstalować uchwyt (pozycja montażu znajduje się w odległości od odległości od ściany basenu musi być większa niż 10 cm, w przeciwnym razie pomiar będzie niedokładny.

Zastosowanie:

Miernik poziomu płynu jest przeznaczony do pomiaru poziomu płynu w zbiornikach, zbiornikach i rurociągach.i wytwarzania energiiCzujnik może być zainstalowany zarówno w obszarach niebezpiecznych, jak i niebezpiecznych, a zasilanie jest dostarczane przez barierę bezpieczeństwa.

Zakres ciśnienia miernika poziomu płynu wynosi -0,1 MPa ~ 32 MPa, a napięcie zasilania wynosi 12 ̊28 VDC.i może być również stosowany z komunikacją HART/485/CAN Bus CommunicationUłatwia to integrację czujnika z innymi systemami w zakładzie.

Miernik poziomu płynu ma stabilność długoterminową ≤ 0,2% FS/Rok, co zapewnia dokładne pomiary w czasie.co oznacza, że jest odporny na wchłanianie kurzu i wody.Dzięki temu nadaje się do stosowania w trudnych warunkach.

Miernik poziomu płynu jest idealny do nadajnika poziomu paliwa i czujników pojemnościowych do wykrywania poziomu punktu.Czujnik jest łatwy do zainstalowania i utrzymania, zapewniając wiarygodne i dokładne dane pomiarowe.

Wsparcie i usługi

Produkt Mierzyciel poziomu płynów jest wspierany przez nasz kompleksowy zespół wsparcia technicznego i usług.Nasz zespół wsparcia technicznego jest do Państwa dyspozycji w przypadku wszelkich pytań lub obaw dotyczących instalacji lub pracy produktu Mierzyciel poziomu płynuOferujemy również usługi naprawcze i konserwacyjne dla urządzeń liczących poziom płynu, aby zapewnić, że nadal działają w najlepszych warunkach.Nasz zespół ekspertów może zdiagnozować i rozwiązać wszelkie problemy, które mogą się pojawić, a także zapewniają profilaktyczną konserwację w celu wydłużenia żywotności produktu.oferujemy usługi szkoleniowe, aby pomóc Ci w uzyskaniu jak największej korzyści z produktu licznika poziomu płynu i zmaksymalizować jego możliwości.

Opakowanie i wysyłka

Opakowanie produktu:

• 1 Miernik poziomu płynu
• Instrukcja obsługi
• Urządzenia montażowe

Wysyłka:

• Standardowa wysyłka w Stanach Zjednoczonych
• Dostępne wysyłki międzynarodowe
• Szacowany czas dostawy: 3-7 dni roboczych
