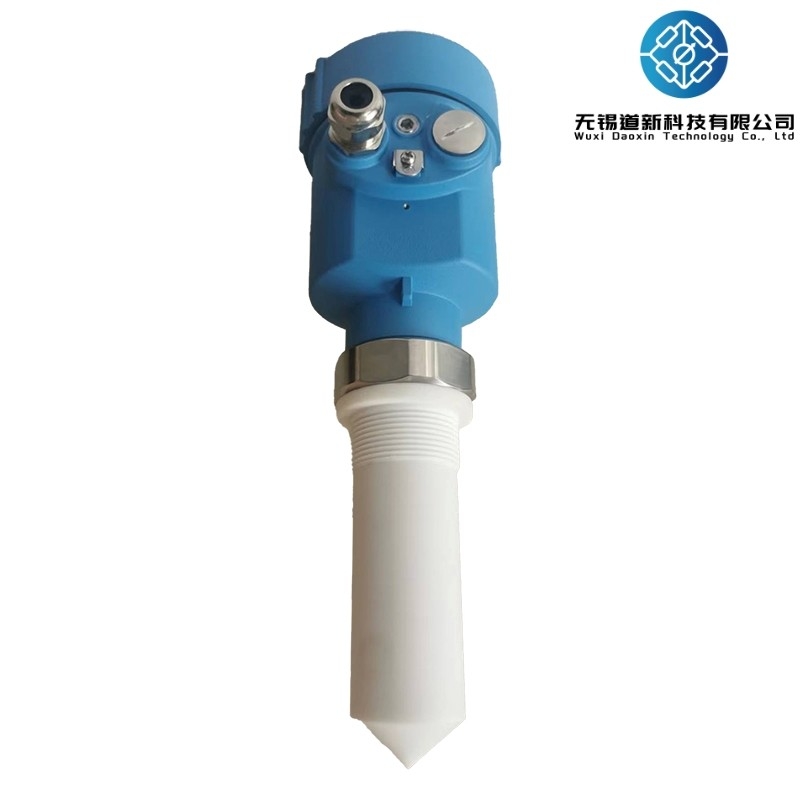

80G Radar Level Meter Liquid Level Instrument Series dla przemysłu oczyszczania wody

Przegląd

80G Ultra-High Frequency Radar Level Meter działa w zakresie 76-81GHz przy użyciu technologii radarowej FMCW (Frequency Modulated Continuous Wave), obsługującej zarówno zastosowania czterodrukowe, jak i dwudrukowe.Dostępny w różnych specyfikacjach, z maksymalnym zasięgiem do 120 metrów i minimalnym martwym punktem zaledwie 5 cm. Ze względu na wyższą częstotliwość pracy i krótszą długość fali jest szczególnie odpowiedni do zastosowań w materiałach stałych.Urządzenie działa poprzez przekazywanie i odbieranie fal elektromagnetycznych przez soczewkę, oferuje zalety w środowiskach o wysokim poziomie pyłu i ekstremalnych temperaturach (do +200°C).i dodatków w różnych sektorach przemysłuInstrument może być łatwo zainstalowany przy użyciu podłączeń z kołkami lub nawiasami.

Główne specyfikacje techniczne

Zasada działania

80G Radar Level Meter wykorzystuje technologię FMCW (Frequency Modulated Continuous Wave). Antena emituje sygnał radarowy o wysokiej częstotliwości, modulowany częstotliwością,z częstotliwością sygnału radarowego rosnącą liniowoPrzesyłany sygnał radarowy, po odbiciu przez medium, jest odbierany przez tę samą antenę.różnica częstotliwości pomiędzy sygnałami przesyłanymi a odbieranymi jest bezpośrednio proporcjonalna do odległości mierzonejSygnał różnicy częstotliwości jest przetwarzany przy użyciu szybkiej transformacji Fouriera (FFT) w celu uzyskania widma odblasku, który następnie jest wykorzystywany do obliczenia odległości do obiektu docelowego.

Cechy

Wysoka dokładność pomiaru do ±1 mm, z minimalną strefą ślepą 0,05 m
Mniejszy rozmiar anteny, odpowiedni do szerszego zakresu warunków eksploatacyjnych
Różne anteny obiektywu zapewniają mniejszy kąt emisji i bardziej skoncentrowaną energię,powodujące silniejsze sygnały echa i większą niezawodność w podobnych warunkach w porównaniu z innymi produktami radarowymi
Zwiększone możliwości penetracji pozwalają na prawidłową pracę nawet w przypadku przyczepności i kondensacji
Większy zakres sygnału dynamicznego, zapewniający bardziej stabilne pomiary dla nośników o niskich stałych dielektrycznych
