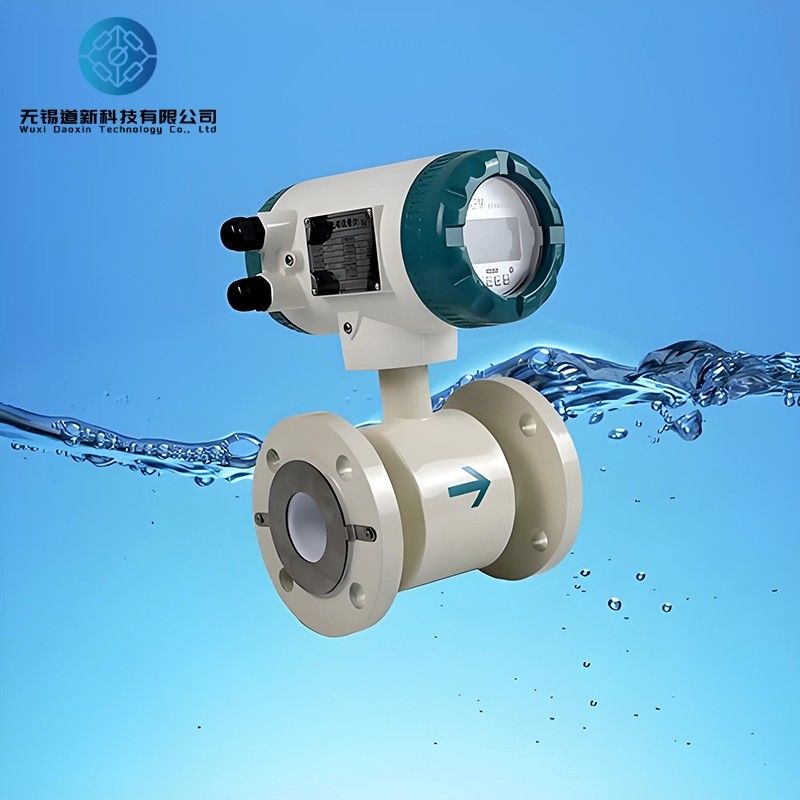

Precyzyjny pomiar przepływu indukcji objętościowej DN3 do DN3000mm czujnik przepływu elektromagnetycznego

Seria przepływometrów opartych na indukcji elektromagnetycznej do dokładnych pomiarów objętościowych

Przegląd

Przepływomierz elektromagnetyczny jest przyrządem indukcyjnym do pomiaru przepływu objętościowego przewodzących nośników.Zapewnia monitorowanie i wyświetlanie na miejscu, jednocześnie emitując standardowe sygnały prądu do rejestracji, regulacji i kontroli. Umożliwia to zautomatyzowane monitorowanie i kontrolę oraz umożliwia transmisję sygnału na duże odległości. Przepływomierz jest szeroko stosowany w różnych gałęziach przemysłu, takich jak zaopatrzenie w wodę,chemiczne, węgiel, ochrona środowiska, przemysł lekki, metalurgia, papiernictwo itp., do pomiaru przepływu przewodzących płynów.

Główne specyfikacje techniczne

Zasada działania

Zgodnie z prawem indukcji elektromagnetycznej Faraday'a, para elektrod detekcyjnych jest zainstalowana na ścianach rurki pomiarowej.prostopadłe zarówno do osi rury, jak i do linii siłowych magnetycznychPodczas gdy przewodzący płyn porusza się wzdłuż osi rury pomiarowej, przecina linie magnetyczne, generując siłę elektromotywną (EMF).To pole elektromagnetyczne jest wykrywane przez elektrody i jest bezpośrednio proporcjonalne do przepływu, otrzymane według wzoru:
E = KBVD
gdzie:
E Indukowana siła elektromotywna;
K ?? współczynnik związany z rozkładem pola magnetycznego i długością osi;
B
V ′ średnia prędkość przewodzącego płynu;
D ∆ Odległość między elektrodami (średnica rurki pomiarowej).
Czujnik wysyła indukowane EMF jako sygnał przepływowy do przetwornika, gdzie jest wzmacniany i przetwarzany poprzez cyfrowe filtrowanie i inne procesy.Natychmiastowe i kumulatywne przepływy są wyświetlane na podświetlanym LCD macierzy kropkowejKonwerter posiada wyjście 4-20mA i interfejsy komunikacyjne RS485, obsługujące protokoły HART i MODBUS.

Cechy

Prosta struktura czujnika bez ruchomych części wewnątrz rurki pomiarowej, umożliwiająca niezakłóconą przepływ płynu.
Możliwość pomiaru przepływu w brudnych, korozyjnych lub zawieszonych mediach dwufazowych stałych i ciekłych.
Dokładność pomiaru nie jest wpływana przez temperaturę, lepkość, gęstość i przewodność medium (w pewnych granicach).
Wydajność jest proporcjonalna tylko do średniej prędkości medium, niezależnie od profilu przepływu (czy laminarnego, czy turbulentnego).
Szybka reakcja bez inercji mechanicznej, zdolna do pomiaru natychmiastowego pulsującego przepływu, a także przepływu w obu kierunkach.
Dostępny szeroki zakres wielkości przepływomierzy przemysłowych.
