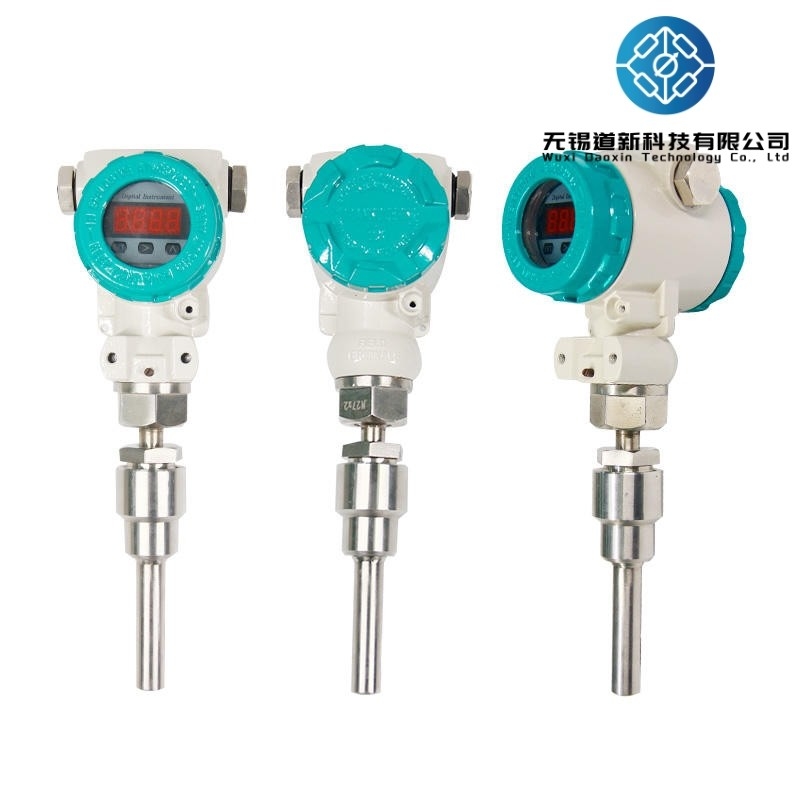

Czujnik temperatury od 200 do 1300 stopni Celsjusza 4 20ma Wyjście RS485 nadajnik RTD

Zintegrowany nadajnik pomiaru temperatury o wysokiej wydajności dla różnych gałęzi przemysłu

Przegląd

Zintegrowany nadajnik temperatury jest szeroko stosowanym instrumentem pomiarowym w nowoczesnym przemyśle, zdolnym do pomiaru i monitorowania zmian średniej temperatury w czasie rzeczywistym.Zintegrowana konstrukcja nadajnika temperatury zwiększa dokładność pomiarów i niezawodność systemu w celu zaspokojenia potrzeb różnych branżTen produkt składa się z trzech elementów: czujnika temperatury, nadajnika i wyświetlacza.wykorzystuje różne zasady, takie jak termopary i termometry rezystancyjnePrzekaźnik przekształca sygnał elektryczny z czujnika w sygnał prądu lub napięcia standardowego i przesyła go do urządzenia wyświetlania lub sterowania za pomocą kabli.Wyświetlacz wyświetla mierzoną temperaturę w czasie rzeczywistym i umożliwia dalsze przetwarzanie i kontrolę danych.

Główne specyfikacje techniczne

Zasada działania

Czujnik termopary lub termometru oporu przekształca zmierzoną temperaturę w sygnał elektryczny, który następnie jest wysyłany do nadajnika.Przekaźnik zawiera obwody do regulacji zerowej i kompensacji termoparówPo zerowej regulacji sygnał jest wprowadzany do wzmacniacza operacyjnego w celu wzmocnienia sygnału.Sygnał wzmocniony jest przetwarzany przez konwerter V/I i emitowany jako prąd stały 4-20mA (krąg linearyzacji nadajnika wykorzystuje dwie metody zwrotnejW przypadku czujników termometru oporu do korekty wykorzystuje się pozytywne sprzężenie zwrotne, a w przypadku czujników termoparów do korekty wykorzystuje się wielosegmentową metodę przybliżenia wielo linii).Inny ścieżka przetwarza sygnał przez konwerter A / D przed wyświetleniem go na liczniku.

Cechy

Zamknięte gumą silikonową lub żywicą epoksydową, co czyni je odpornymi na wstrząsy, wilgoć i nadaje się do trudnych warunków;
Instalacja na miejscu w skrzynce łącznikowej termoparów lub termometrów oporowych, bezpośrednio emitujące sygnały 4-20mA i 0-10V.To nie tylko oszczędza na kosztach drogich przewodów kompensacyjnych, ale również zwiększa zdolność anty-zakłócenia podczas transmisji sygnału na duże odległości;
Wykorzystuje się urządzenia do monitorowania i monitorowania temperatury w warunkach o temperaturze nieprzekraczającej 5 °C.
Wysoka dokładność, niskie zużycie energii, szeroki zakres temperatury roboczej, stabilna i niezawodna obsługa.
