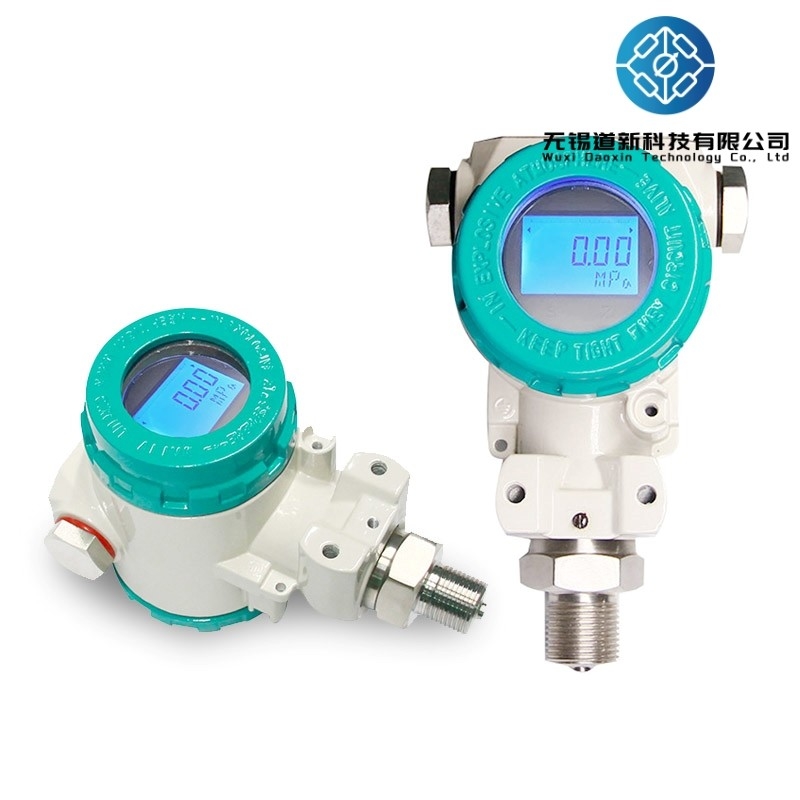

Wysokiej wrażliwości i dokładności nadajnik ciśnienia do pomiaru pary gazowej i płynu

Przegląd

Model 2088 nadajnik ciśnienia jest bardzo wrażliwy, dokładny i posiada silną odporność na przeciążenie.z wysoką integracją układu czujnika i wzmacniaczaUrządzenie wyposażone jest w obudowę z litego aluminium z malowaną powierzchnią, nie wymagającą regulacji punktu zerowego obwodu i zwiększenia.odporność na kwasy i alkalie, jest stabilny i niezawodny w dłuższej perspektywie.

Główne parametry techniczne

Zasada działania

Model 2088 nadajnik ciśnienia wykorzystuje importowany chip ciśnienia.Jego wrażliwe elementy są wykonane przy użyciu dyfuzji lub techniki implantacji jonów do tworzenia rezystancji i połączyć je w Wheatstone mostPod mostem tworzy się odporny na ciśnienie przewód przy użyciu technologii przetwarzania mikromekanicznego.wytwarzający liniowy sygnał wyjściowy proporcjonalny do zastosowanego ciśnieniaWykorzystując źródło zasilania stałego prądu do mostu Wheatstone, wytwarzany jest sygnał napięcia stałego, który następnie jest przekształcany przez obwód wtórny konwersji w celu uzyskania dwukierunkowego wyjścia 4-20mA.

Cechy

Dobra stabilność: długoterminowa stabilność w pełnej skali i w punkcie zerowym może osiągnąć 0,2% FS/rok. W zakresie temperatury kompensacyjnej 0-70°C, przesunięcie temperatury wynosi mniej niż 0,2% FS,i mniejsze niż 00,5% FS w całym dopuszczalnym zakresie temperatury roboczej.
Wyposażone w układy ochrony odwrotnej i ograniczającej prąd, zapobiegające uszkodzeniu nadajnika w przypadku odwrócenia słupów podczas montażu,i automatyczne ograniczanie prądu do 35mA w przypadku anomalii.
Stanowisko stałe bez ruchomych części, wysoka niezawodność i długa żywotność.
Wyposażone w urządzenia do pomiaru ciśnienia powietrza, wody, oleju itp. z wysoką precyzją, niezależnie od jakości medium pomiarowego.
Łatwe w montażu, z prostą strukturą, ekonomiczne i trwałe.
